Projekte

Projektziel: "Entwicklung eines Mehrstellenmessgerätes für verschiedene Sensortypen"

Ergebnisse im Zeitraum: 02/ 1985 - 03/ 1990

Studie: "Berührungslose Sensorik"

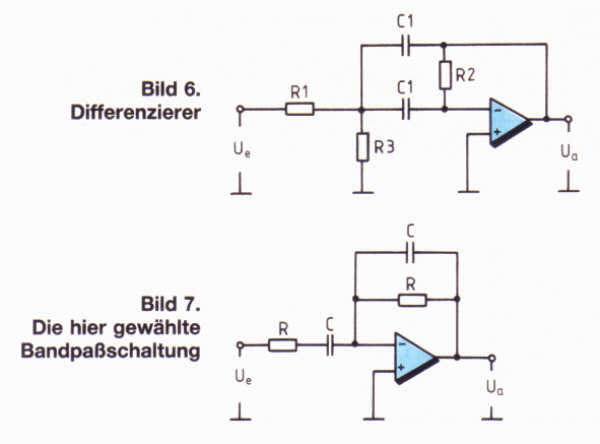

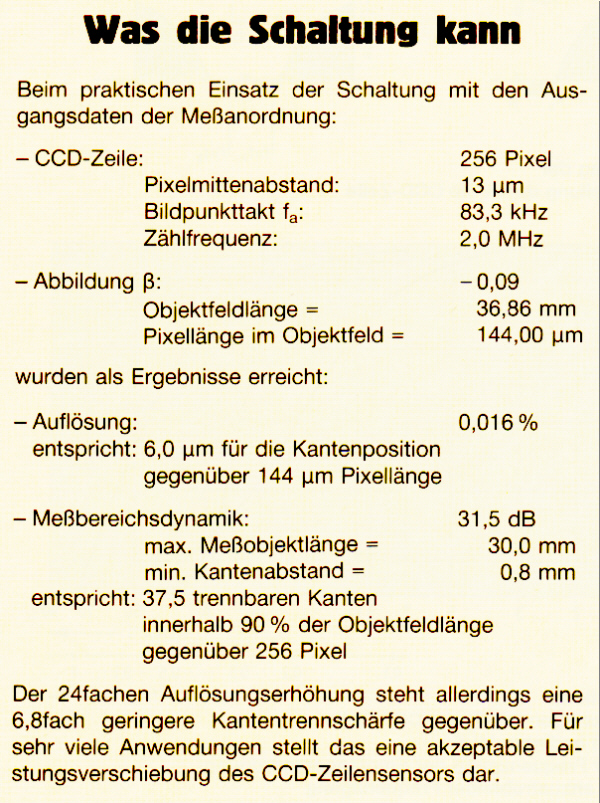

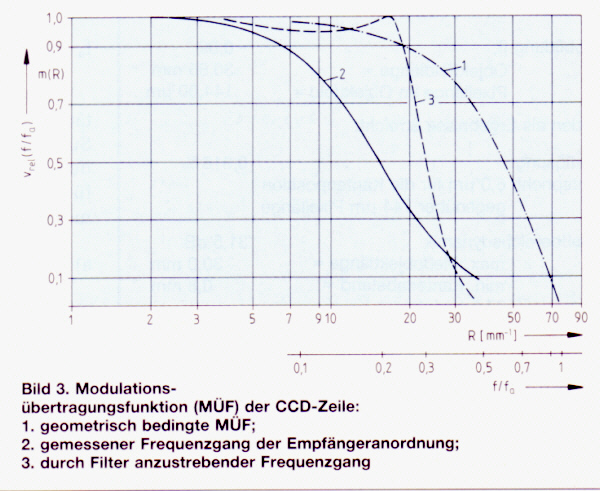

Leistung der Schaltung:	Schaltung:	berechnete Filterung:	Signalfrequenzgang:
		- Frequenzgang - Hochpass - korrigierter Frequenzgang orign.Programmausdruck

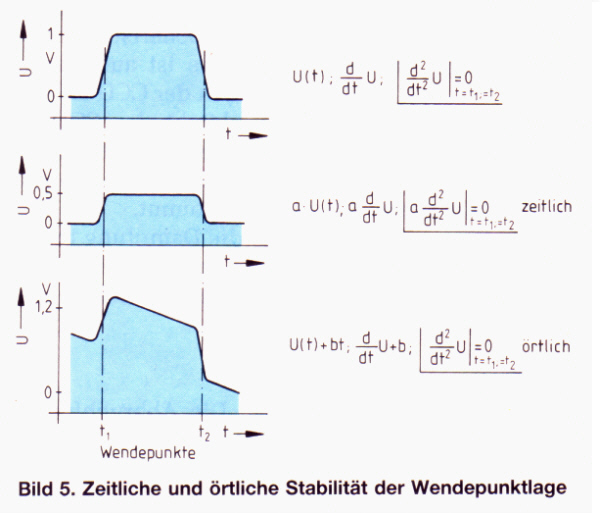

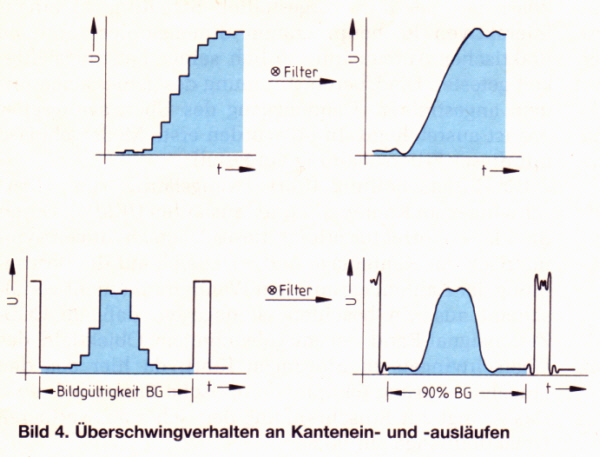

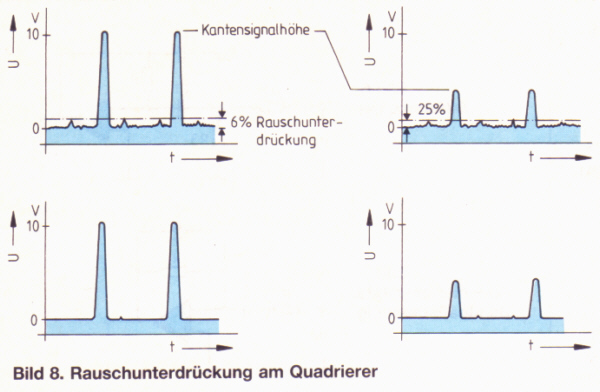

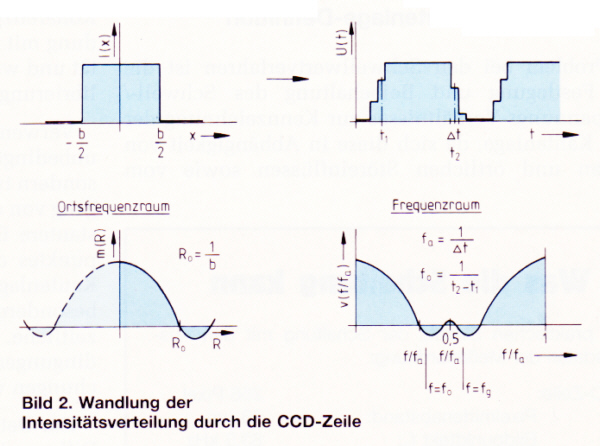

Signalwandlung:	typische Kanteneffekte:	Rauschbegrenzung:	Signalstabilität:

Patent DD 259 112 A3
"Schaltungsanordnung für hochgenaue Messung mittels Lichtquelle und CCD-Bildsensor"

Die Kantendarstellung verbessern - Neues Schaltungskonzept wertet CCD-Zeilen-Signale aus,
Lux,B., Pfenner,D., Eschke,U., Elektronik 39(1990)18, 112-116

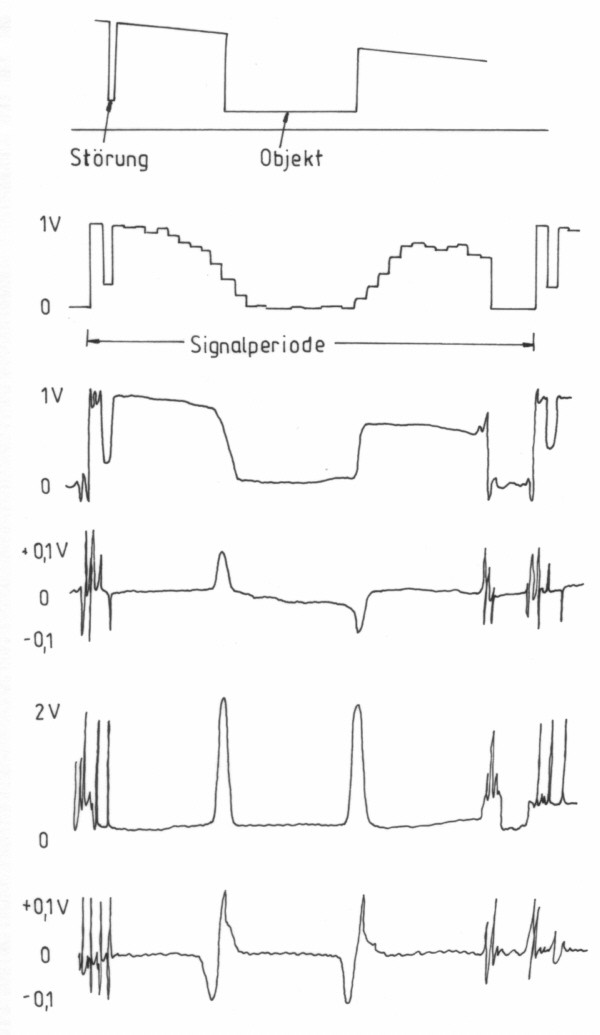

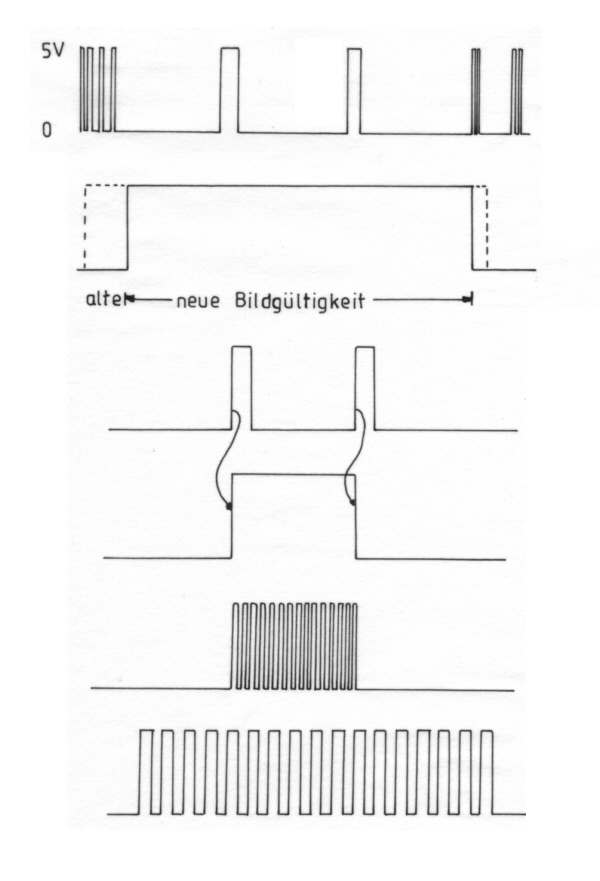

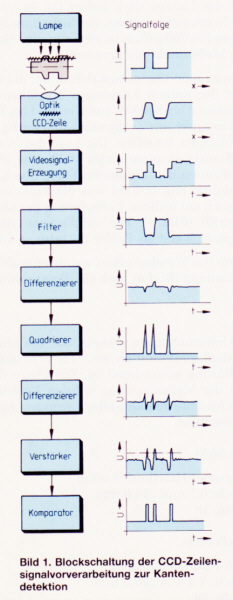

Patent DD 259 112 A3:	Signalfolge:	Blockschaltbild:	Elektronik 1990:

Studienobjekt: "Mehrstellenmessgerät (BME) mit berührungsloser Sensorik mit Messung in zwei Dimensionen"

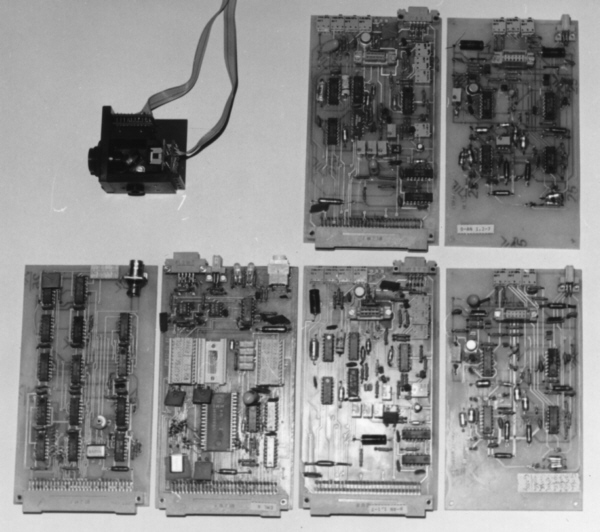

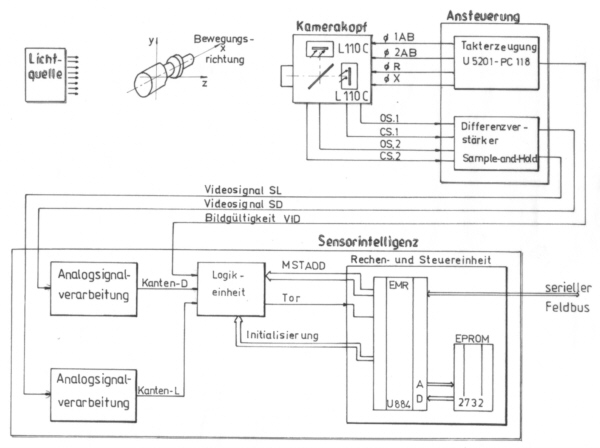

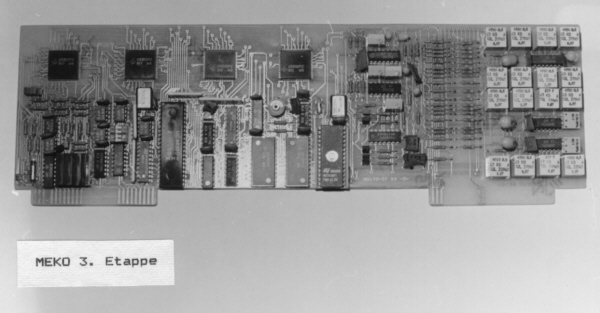

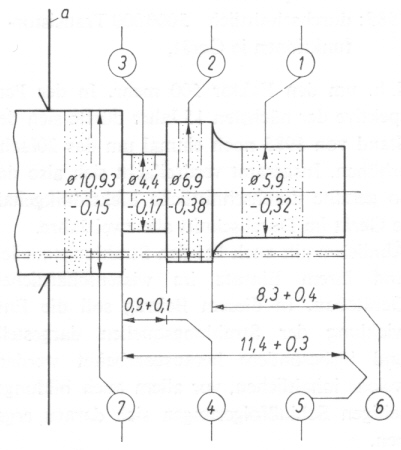

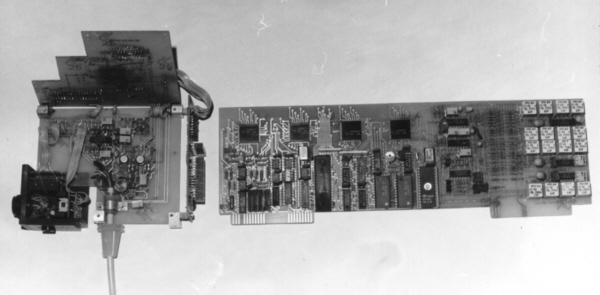

BME-Steuergerät:	Messaufgabe:	Blockschaltbild:	BME-Leiterplatten:

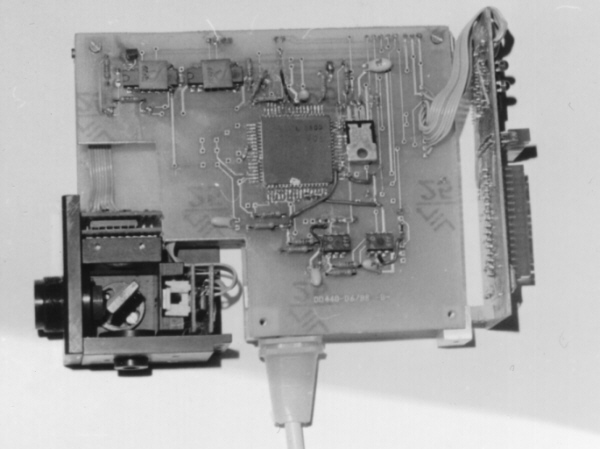

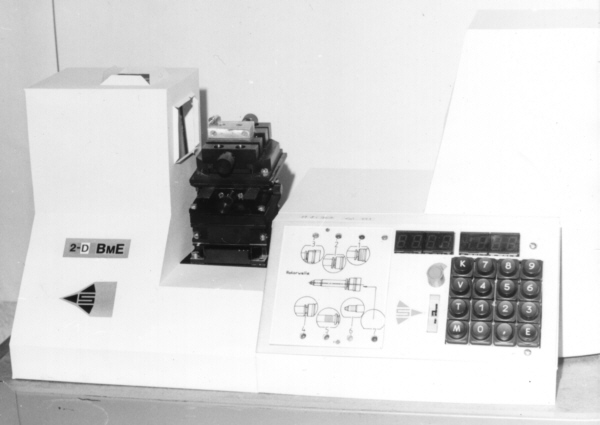

CCD-Kamera:	Messkoordinator Entwicklung:	CCD-Kamera-Varianten:	2D BME-Maschine:

Patent DD 267 399 A3
"Anordnung zur Messung geometrischer Größen in mehreren Dimensionen mittels CCD-Zeilensensor"

Patent DD 289 590 A5
"Anordnung zur schnellen Positionsbestimmung und Längenmessung von einen auf einem x-y-Koordinatentisch willkürlich abgelegten Prüfling"

Intelligente CCD-Zeilensensoren für die Fertigungsmesstechnik,
Lux,B., Köhler,M., Helms,H., Feingerätetechnik 37(1988)10, 450-454

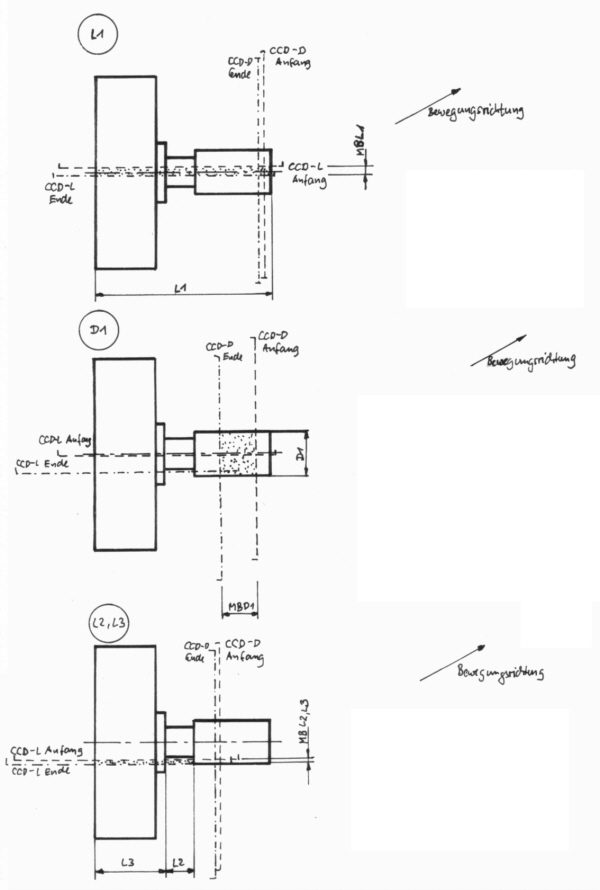

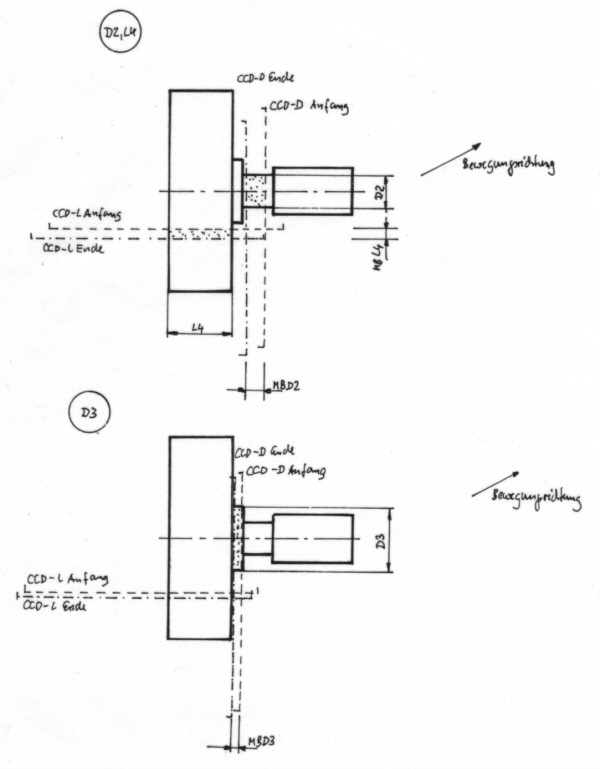

Patent DD 267 399 A3:	Scanen des Messobjektes:	Patent DD 289 590 A5:	Feingerätetechnik 1988:

Entwicklungsprodukt: "Multimeßcontroller (MMC) mit berührender, optischer, pneumatischer Sensorik"

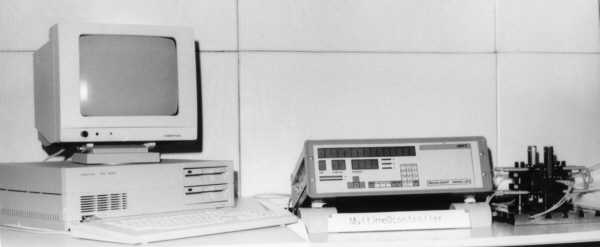

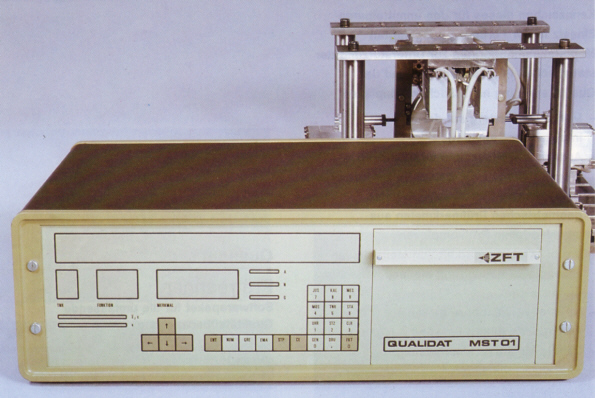

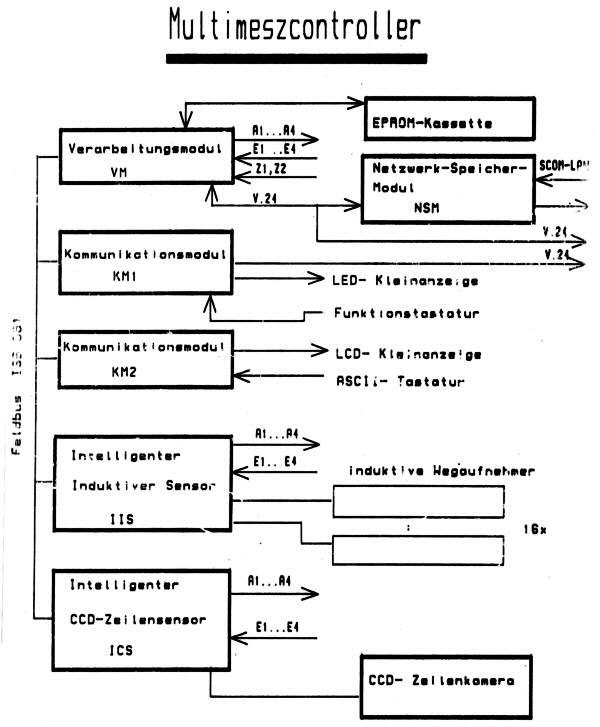

Multimesscontroller (MMC):	MMC mit Messvorrichtung:	MMC mit PC für SPC:	Blockschaltbild:

Multimesscontroller - Neue Module für "QUALIDAT",
Lux,B., Feingerätetechnik, 38(1989)2, 92

Einsatz des QUALIDAT-Multimesscontrollers zum Aufbau hierarchischer Qualitätskontrollsysteme,
Lux,B., Maschinenbautechnik, 39(1990)2, 72-74

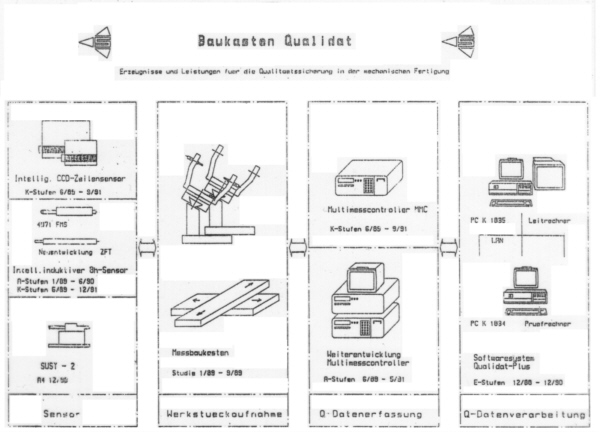

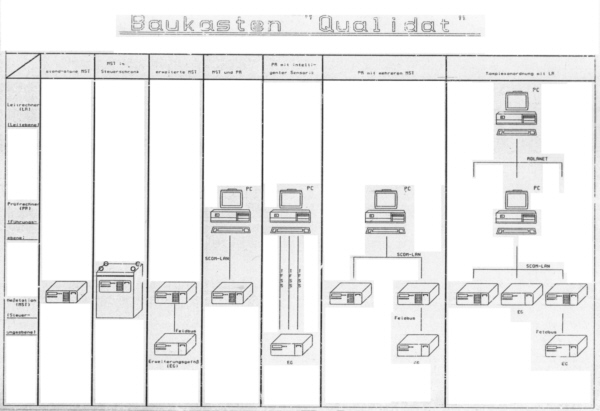

MMC-Baukasten:	MMC-Baureihe:	Verkaufsdokumente:	Maschinenbautechnik 1990:
		Messeankündigung MMC-Prospekt

Entwicklungsprodukt: "kundenspezifische Schaltkreisfamilie für CCD-Zeilensensoren"

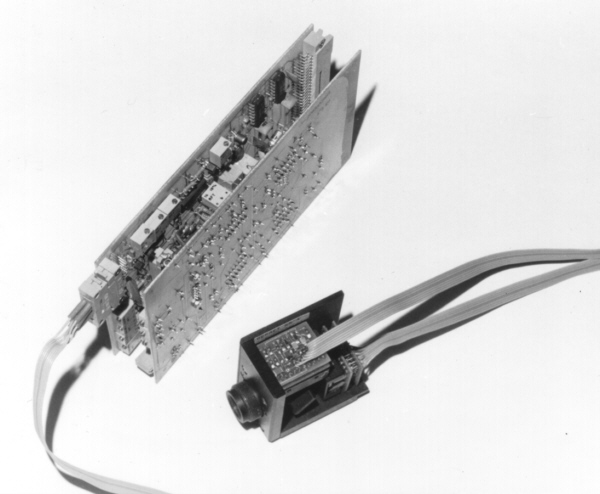

intelligente CCD-Zeilenkamera:	Kamerakopf:	Messkoordinator:	Kundenspezifische Schaltkreise:
			ASIC CCD-Ansteuerschaltkreis: ASIC Messkoordinator:

Unit Assembly QUALIDAT-Hardware and Software Module which can be Used in Statistical Proccess,
Lux,B., VDI-Berichte Nr. 761(1989), 251-256

ASICs für die schnelle und flexible CCD-Zeilenbinärbildauswertung,
Lux,B., Stautmeister,T., Feingerätetechnik 39(1990)10, 446-450

VDI-Nachrichten 1989:	Feingerätetechnik 1990:
VDI-Nachrichten

Grundlage für Conzepte der Micro-Epsilon berührungslose (laser-)optische Wegmesssysteme
